Die Installation von ISDN-Steckdosen

IAE oder RJ45

Eine Installation mit weiteren ISDN-Anschalteinrichtungen (IAE) nennt man S0-Bus.
Mit S0-Bus ist die gesamte, zusammenhängende Einheit aus Verkabelung und ISDN-Dosen gemeint. Das heißt, daß alle Steckmöglichkeiten parallel angeschlossen werden. Die Adernbelegung aller IAE ist somit gleich

Welche Installationsformen (Bus-Typen) gibt es?

Am Mehrgeräteanschluß sind zwei verschiedene Installationsformen möglich:

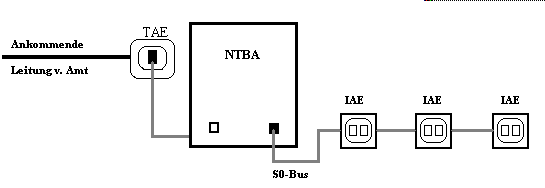

• der passive Bus mit NTBA an einem Ende

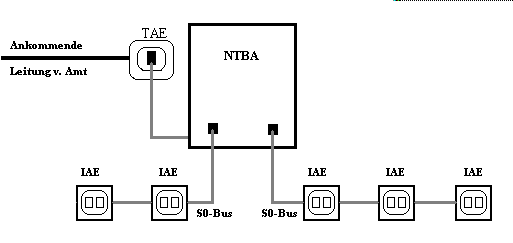

• und der passive Bus mit NTBA zwischen beiden Enden

Auf den ersten Blick sieht der passive Bus mit NTBA zwischen beiden Enden wie eine Installation zweier Busse an einem NTBA aus.

Tatsächlich handelt es sich aber bei den beiden Kabelwegen um zwei Enden desselben Busses.

Diese Unterscheidung ist im Zusammenhang mit den maximalen Kabellängen und der Anzahl der ISDN-Steckdosen und angeschlossenen Endgeräte von großer Bedeutung:

Die Beschränkung auf

• die größte mögliche Kabellänge (bei IY(St)Y mit 0,6 mm Aderndurchmesser max 120 m)
• die maximale Anzahl von zwölf ISDN-Steckdosen (IAE oder RJ45)
• höchstens vier gleichzeitig angeschlossenen ISDN-Telefonen
• und höchstens vier gleichzeitig angeschlossene X.25-Endgeräte

beziehen sich nämlich auf beide Busenden.

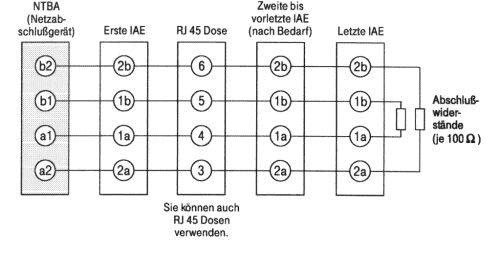

Schließen Sie die ISDN-Dosen (S0-Bus) gemäß folgendem Schaltplan an:

Beispiel: passiver Bus mit NTBA an einem Ende

Wie schon erwähnt, muß bei zwei Enden jedes Ende mit zwei 100 Ohm-Widerständen abgeschlossen werden!
