Den Endgeräten Mehrfachrufnummern zuteilen

Mehrfachrufnummern (MSN) ermöglichen, bestimmte Endgeräte gezielt anzuwählen. Welches Endgerät auf welche MSN reagiert, wird über die Programmierung der Endgeräte bestimmt.

Wie die MSN programmiert werden, hängt von den verwendeten Endgeräten bzw. der Tk-Anlage ab und kann deshalb hier nicht allgemeingültig erklärt werden. Prinzipiell können einem Endgerät auch mehrere MSN zugeteilt werden. Wieviele, hängt aber wiederum vom Endgerät ab. Ziehen Sie deshalb bitte die Bedienungsanleitungen Ihrer Endgeräte zu Rate.

Haben Sie mehr Endgeräte als Mehrfachrufnummern? Dann gibt es neben den MSN noch eine zusätzliche Möglichkeit, Endgeräte gezielt anzuwählen:
Die Unterscheidung nach Diensten. Voraussetzung dafür ist, daß Sie Endgeräte für verschiedene Dienste einsetzen. Das funktioniert dann folgendermaßen:

Im ISDN können angewählte Endgeräte bereits vor der Annahme einer Verbindung erkennen, ob der Anruf

• aus dem herkömmlichen Telefonnetz kommt,
• ob es sich um einen Telefonanruf eines anderen ISDN-Teilnehmers handelt,
• um ein G3-Fax eines anderen ISDN-Teilnehmers
• um ein G4-Fax
• um eine Datenübermittlung
• oder um den Anruf eines Bildtelefons bzw. Videokonverenzsystems.

Die Unterscheidung nach Mehrfachrufnummern und Dienst ergibt so viele verschiedene Kombinationsmöglichkeiten, daß sie nicht erschöpfend dargestellt werden können. Wichtig ist daher, daß Sie das Prinzip verstehen, und auf Ihre individuelle Situation anwenden können.

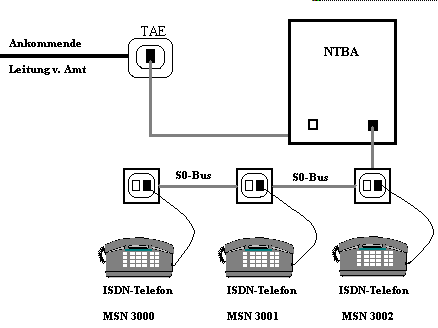

1. Beispiel:

3 MSN für 3 Endgeräte

Stehen Ihnen mindestens so viele MSN zur Verfügung wie Endgeräte? Dann können Sie jedem Endgerät eine eigene MSN zuweisen. An einem Mehrgeräteanschluß stehen ja bereits standardmäßig drei MSN zur Verfügung. Gegen Aufpreis können Sie bis zu zehn MSN pro Mehrgeräteanschluß erhalten.

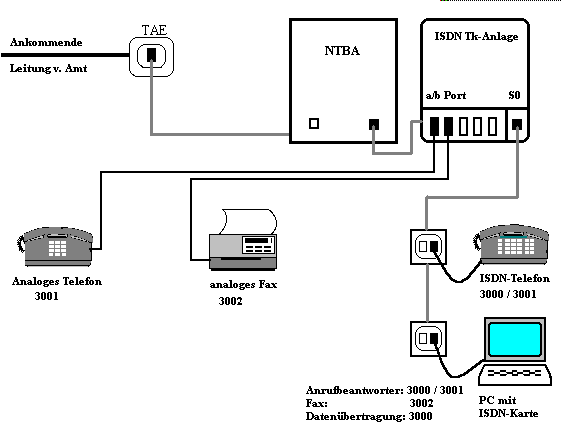

2. Beispiel:

3 MSN für 4 Endgeräte

An einem Mehrgeräteanschluß stehen drei MSN zur Verfügung: 3000, 3001, 3002.

Die Programmierung der MSN erfolgt über die verwendete Tk-Anlage

Vier Endgeräte für verschiedene Dienste sollen jeweils nur reagieren, wenn sie gemeint sind

• eine ISDN-PC-Karte mit Software für Euro-File-Transfer, G3-Fax und digitalem Anrufbeantworter
• ein ISDN-Telefon an einer kleinen Tk-Anlage
• ein analoges Telefon an der Tk-Anlage
• und ein G3-Faxgerät an der Tk-Anlage

Bei der Verteilung der MSN gilt es zu beachten, daß die verschiedenen Dienste bei Anrufen aus dem herkömmlichen Telefonnetz nicht unterschieden werden können. Deshalb ist darauf zu achten

• daß sich die verschiedenen analogen Endgeräte durch die jeweiligen Rufnummern unterscheiden,
  z. B. Telefon 3001
  und Fax/PC-Fax 3002
• daß durch die Tk-Anlage den analogen Ports noch der jeweilige Dienst zugeordnet werden muß:
  Telefon - Telefonie
  Fax - Fax oder Kombiport
  Kombifax - Kombiport

Bei Anrufen aus dem ISDN kann neben der Unterscheidung durch die Rufnummer auch die Unterscheidung durch die Dienste genutzt werden, denn das ISDN läßt nur sinnvolle Verbindungen zu. So kann z. B. die noch verbleibende Rufnummer 3000 sowohl für die Telefonie als auch für die Datenübertragung des PC (für Internet) genutzt werden. Den Anrufbeantworter stellt man sinnvollerweise auf eine oder die beiden zur Telefonie genutzten Rufnummern ein (3000 / 3001).

Die Mehrfachrufnummer 3000 wird möglichen Anrufern als Nummer für den Euro-File-Transfer bekanntgemacht.

Die Mehrfachrufnummer 3002 wird möglichen Anrufern als Faxnummer bekanntgemacht.
Analoges Faxgerät und PC-Fax reagieren auf die gleiche MSN 3002. Also stellt sich die Frage, welches der beiden Geräte eingehende Faxnachrichten annehmen soll. Wenn Sie z. B. sofort Ausdrucke Ihrer Faxe zum Abheften haben möchten, lassen Sie sie am besten über das analoge Faxgerät ausgeben.
Das PC-Fax benutzen Sie dann, um schnell Nachrichten zu verschicken. Dazu wird das PC-Fax nur auf Senden und nicht auf Empfang programmiert.

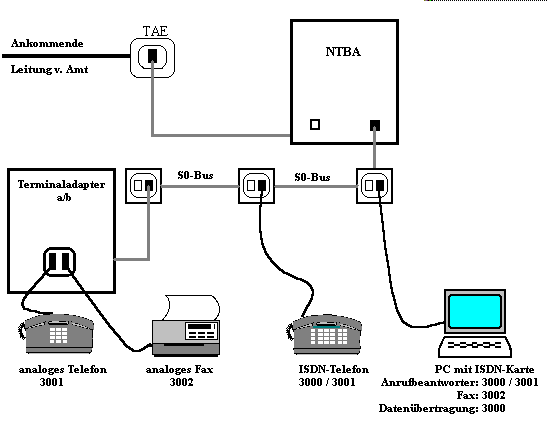

3. Beispiel:

3 MSN für 4 Endgeräte

An einem Mehrgeräteanschluß stehen drei MSN zur Verfügung: 3000, 3001 und 3002.

Die Programmierung der MSN erfolgt über das ISDN-Telefon, die PC-Software und für die analogen Endgeräte über den Terminaladapter a/b.

Vier Endgeräte für verschiedene Dienste sollen jeweils nur dann reagieren, wenn sie gemeint sind:

• eine ISDN-PC-Karte mit Software für Euro-File-Transfer, G3-Fax Senden (siehe Beispiel 2) und digitalen Anrufbeantworter an S0-Bus,
• ein ISDN-Telefon am S0-Bus,
• ein analoges Telefon am Terminaladapter a/b
• und ein G3-Faxgerät am Terminaladapter a/b (Senden und Empfangen, siehe Beispiel 2)

Bei der Verteilung der Mehrfachrufnummern gilt es zu beachten, daß die verschiedenen Dienst bei Anrufen aus dem herkömmlichen Telefonnetz nicht unterschieden werden können. Deshalb ist darauf zu achten,

• daß sich die verschiedenen analogen Endgeräte durch die jeweiligen Rufnummern unterscheiden,
  z. B. Telefon 3001
  und Fax / PC-Fax 3002,
• daß den analogen Ports am Terminaladapter a/b noch der jeweilige Dienst zugeordnet werden muß:
  Telefon - Telefonie
  Fax - Fax oder Kombiport
  Kombifax - Kombiport.

Bei Anrufen aus dem ISDN kann neben der Unterscheidung durch die Rufnummer auch die Unterscheidung durch die Dienste genutzt werden, denn das ISDN läßt nur sinnvolle Verbindungen zu. So kann z. B. die noch verbleibende Rufnummer 3000 sowohl für die Telefonie als auch für die Datenübertragung des PC (Internet) genutzt werden. Den Anrufbeantworter stellt man sinnvollerweise auf eine oder die beiden zur Telefonie genutzten Rufnummern ein (3000 / 3001).
Zu der Frage, ob eingehende Faxnachrichten vom analogen Faxgerät oder dem PC-Fax angenommen werden sollen, lesen Sie bitte die Hinweise im Beispiel 2.

Zugegeben - das klingt zunächst etwas kompliziert. Verdeutlichen Sie sich die möglichen Wege eingehender Anrufe aber noch einmal mit Hilfe der Abbildungen und Sie werden das Prinzip schnell auch auf Ihre Situation anwenden können.
